關(guān)于珍珠鎳的經(jīng)驗分享

2021-04-13 17:26:12

次

珍珠鎳 ,它能析出細致平滑的啞白色鎳層 ,啞色中有光澤 ,觀感柔和舒暢。電鍍珍珠鎳后 ,再鍍金、銀或鉻作面色 ,外觀典雅 ,極具吸引力。廣泛用于首飾、鐘表配件、廚具、潔具、電器、文具、裝飾品、汽車零件及高檔自行車零件的防護裝飾。目前的珍珠鎳是采用瓦特鎳為基礎(chǔ)液，在鍍槽內(nèi)加入沙劑。沙劑常用適當?shù)谋砻婊钚詣┡渲?。其機理是：

表面活性劑在一定溫度下產(chǎn)生濁點，形成乳濁液。電解過程中乳濁液在十幾秒內(nèi)吸附在陰極表面，遮斷了電力線，接著乳濁液又從陰極表面上離開，這樣在陰極表面就留下半園狀的凹孔。乳濁液在電解過程中的吸附與離開，使鍍層在微觀上形成了粗糙度，達到均勻麻面，于是就獲得了沙鎳鍍層。

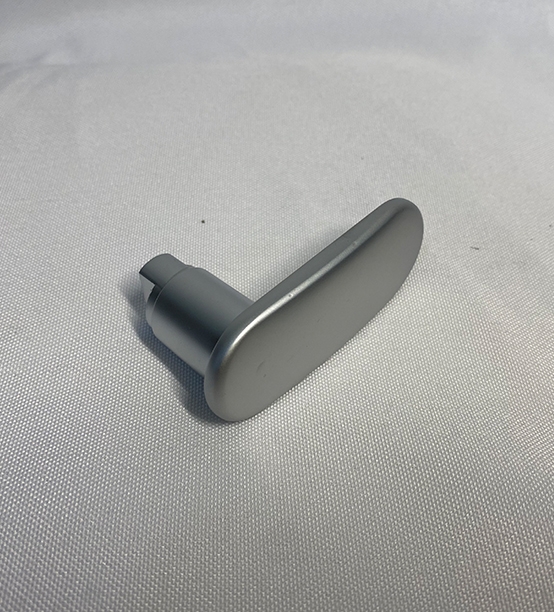

珍珠鎳

關(guān)于珠鎳鍍層的結(jié)合力不好的問題：做為珍珠鎳層的底層 ,諸如酸銅，半亮鎳、亮鎳層 ,它們都是在含有各種添加劑的鍍液中得到的 ,鍍層中夾雜及表面吸附相當量的有機物質(zhì) ,常規(guī)的水洗方式也很難將表面有機物除凈 ,這會對結(jié)合力產(chǎn)生不良影響。另外鍍半亮鎳或亮鎳后經(jīng)水洗及與空氣短暫接觸 ,表面很快鈍化 ,再鍍珍珠鎳 ,結(jié)合力變差。

因此 ,要除去底層表面殘留有機物及鈍化膜 ,我們樂將團隊分享一個方法，可用稀氰化鈉溶液來有效活化鈍化的鎳層（這個方法是早些年日本工程師教我們的），特別是現(xiàn)在自動線應用廣泛，工件鍍鎳后停留空氣中過久，極易鈍化按常規(guī)酸活化也很難解決這個問題，而再去沖擊鎳活化顯然不現(xiàn)實。要除去鎳層表面殘留有機物及鈍化膜 ,這種化學處理方法是有效途徑。
